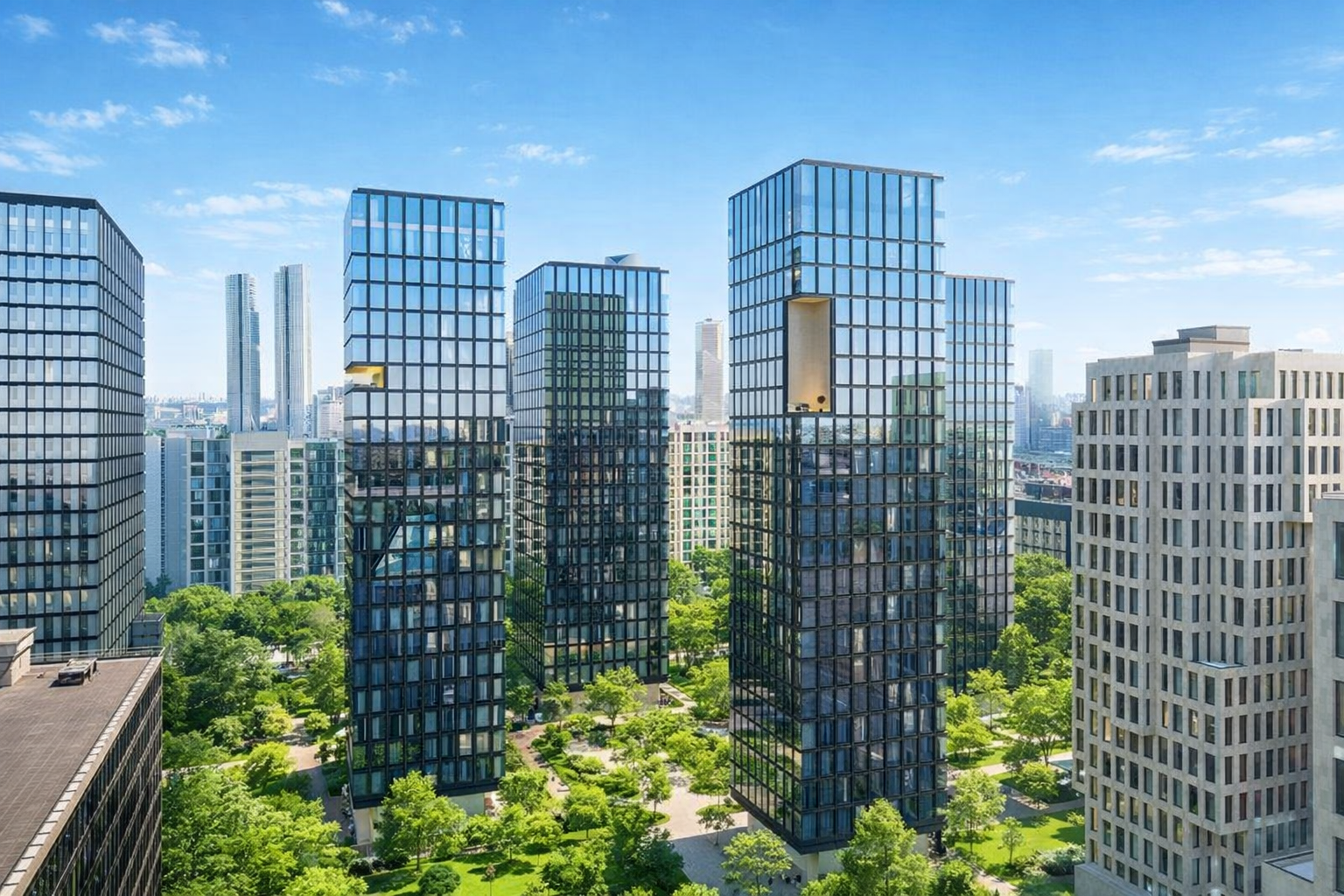

Жилой комплекс Life Time

Отопление:

Теплоснабжение корпусов осуществляется от индивидуального ИТП с параметрами теплоносителя 80/60°С. На объекте запроектирована горизонтальная двухтрубная система отопления с попутным движением теплоносителя. На каждом этаже расположены коллекторные распределительные модули с децентрализованной системой гидравлической настройки и учета тепла, от которых теплоноситель поступает отдельно в каждую квартиру или пентхаус.

Подсоединение осуществляется к центральной системе отопления через запорные шаровые краны Ду25. Сами коллекторы имеют диаметр 2" с расстоянием между отводами 100мм. Отводы контуров приняты 1/2" исходя из проекта системы отопления.

Данное исполнение распределительного модуля (рис.1) подразумевает возможность подключения к центральному стояку нескольких квартир и реализацию индивидуального учета тепла. Гидравлическая настройка и поддержание рабочих параметров системы осуществляется централизованно на этаж, при помощи балансировочного клапана и автоматического регулятора перепада давления.

На входе в коллекторный узел установлен шаровой кран сетчатый фильтр и балансировочный клапан R206B. На выходе – шаровой кран и регулятор перепада давления R206C, обеспечивающий постоянный перепад давлений в пределах 5–30 кПа – нижний диапазон или 25 – 60 кПа – верхний диапазон. Настройку клапана и переключение диапазонов можно проводить на работающей системе отопления без демонтажа клапана и без использования специального инструмента.

На отводах обратной линии установлен шаровой кран со штуцером для подключения датчика теплосчётчика. На отводах подачи установлены шаровой кран с накидной гайкой, латунная проставка (для дальнейшей установки на объекте теплосчётчика), ручной балансировочный клапан R206B-1 для регулирования расхода теплоносителя в каждом контуре.

Рис. 1 Схема распределительного коллекторного модуля

В качестве запорной и регулирующей арматуры на отопительных приборах использованы узлы нижнего подключения и термостатические вентили GIACOMINI.

Водоснабжение:

Источник водоснабжения – городской водопровод. Водопроводная сеть кольцевая с двойным вводом Ду200мм. В комплексе предусмотрена раздельная система хозяйственно-питьевого и противопожарного водоснабжения.

Система хозяйственно-питьевого водоснабжения имеет зональную схему. 1-я зона с 1 по 11 этаж, 2-я зона с 12 по 23 включительно. На магистралях в качестве запорной арматуры применяются:

- на трубопроводах диаметром 50мм и менее – шаровые краны GIACOMINI;

- на трубопроводах диаметром 65мм и более – задвижки и дисковые затворы GIACOMINI;

На ответвлении от стояков холодного и горячего водоснабжения устанавливаются шаровой кран и сетчатый фильтр (рис. 2). Кроме этого для каждого потребителя устанавливаются индивидуальные узлы учета воды, которые размещаются под потолком перед входом в квартиры и состоят из: шарового крана, регулятора давления, обратного клапана и счетчика (рис. 3).

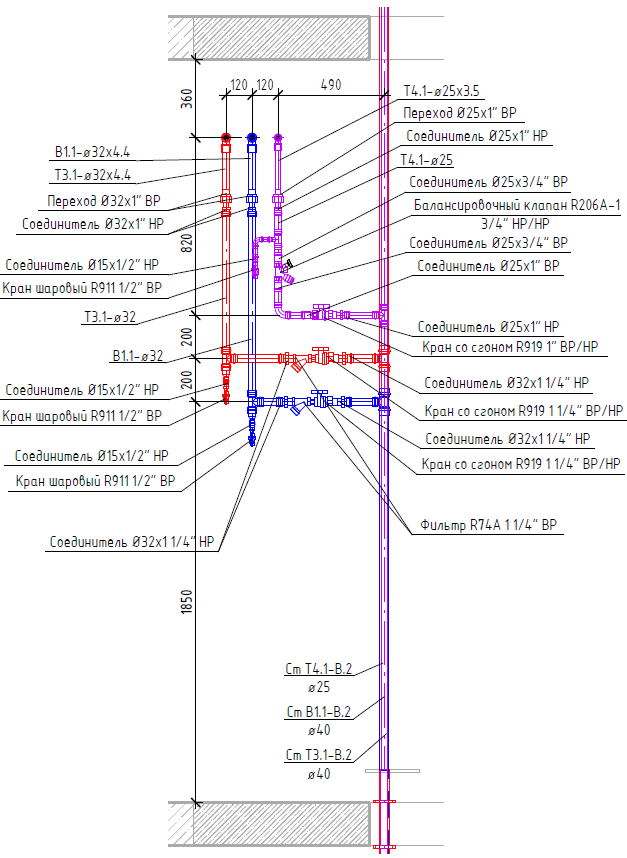

Рис. 2 Схема коридорного коллектора водоснабжения

Рис. 3 Индивидуальный узел учета воды ХВС / ГВС

В результате проделанной работы компания Мастер Ватт поставила на объект:

• Радиаторная арматура GIACOMINI – 2422 шт.;
• Предохранительная арматура GIACOMINI – 1510 шт.;
• Балансировочная арматура GIACOMINI – 610 шт.;
• Запорная арматура GIACOMINI – 6275 шт.;
• Коллектор распределительный, латунный GIACOMINI – 92 шт.
