Клубный дом Хамовники 12

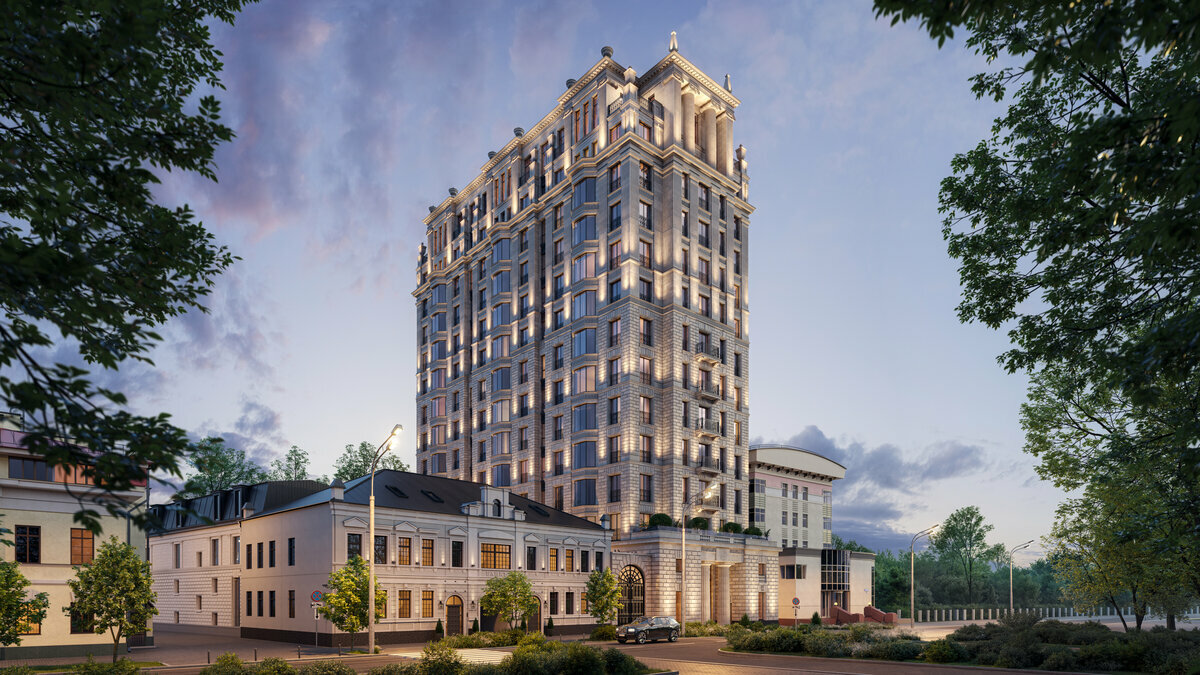

Описание объекта: Клубный дом «Хамовники 12» - это 14-ти этажный дом делюкс-класса на 49 квартир и 2 пентхауса. Площадь квартир от 100 до 336 м². Из панорамных окон дома открываются живописные виды на Москву-реку и центр столицы.

В первоначальном виде проект системы отопления и водоснабжения преимущественно был выполнен с использованием другого оборудования. Однако коллегам из отдела комплектации строительных объектов (КСО), благодаря проделанной работе с подрядной организацией, удалось согласовать замену значительной части оборудования, а проектная организация внесла соответствующие изменения в проект.

Отопление:

На объекте запроектирована горизонтальная двухтрубная система отопления с тупиковым движением теплоносителя. На каждом этаже расположены коллекторные распределительные модули GIACOMINI с децентрализованной системой гидравлической настройки и учета тепла, от которых теплоноситель поступает отдельно в каждую квартиру. В свою очередь в квартире установлен свой распределительный коллектор, который обеспечивает индивидуальное подключение отопительных приборов с возможностью регулирования расхода через каждый отопительный прибор и его полного отключения.

Горизонтальная разводка системы отопления выполнена из полиэтиленовых труб РЕХАУ Pink, диаметром 16x2,2 - 25x3,5 мм, которые прокладываются скрыто в конструкции пола. Подключение отопительных приборов предусмотрено с помощью Г-образных присоединительных трубок из нержавеющей стали.

В качестве запорной и регулирующей арматуры на отопительных приборах использованы узлы нижнего подключения R387X и термостатические клапаны R402TG, GIACOMINI.

Источником тепла является ИТП, расположенный на -1 этаже здания. Циркуляцию теплоносителя в системе отопления обеспечивают 15 циркуляционных насосов WILO NOC.

Водоснабжение:

Водоснабжение дома - централизованное от городской кольцевой сети. Система водоснабжения однозонная, с нижней разводкой. В помещении насосной станции на -1 этаже для стабильного давления в системе запроектирована установка повышения давления WILO COR-3 MVL.

Магистрали и стояки систем холодного и горячего водоснабжения выполнены из нержавеющих труб SANHA NiroPress на пресс - фитингах.

Для распределения холодной и горячей воды по квартирам в системе водоснабжения проектом предусматривается установка узлов учета воды, которые размещаются на каждом этаже в помещении для хранения уборочного инвентаря. Узел учета воды включает в себя: шаровой кран, сетчатый фильтр, редукторы давления, обратный клапан, счетчик воды и манометр.

Внутренняя разводка системы хозяйственно-питьевого водоснабжения в санузлах и подключение сантехнических приборов выполнена из труб РЕХАУ Flex.

Все компоненты системы РЕХАУ Flex устойчивы к старению и коррозии, а гладкая внутренняя поверхность труб исключает появление отложений на протяжении всего срока службы.

Пожаротушение:

В доме «Хамовники 12» предусмотрена система автоматического пожаротушения. Для подачи воды в водяные автоматические установки пожаротушения и внутреннего противопожарного водопровода проектом предусмотрена установка двух станций пожаротушения WILO.

Одна насосная установка с 2-мя параллельно подключенными центробежными насосами с сухим ротором серии BL (рис.1), другая – с 2-мя многоступенчатыми насосами MVL. Обе установки имеют раму-основание, систему трубопроводов с запорной арматурой и прибор управления SK-FFS.

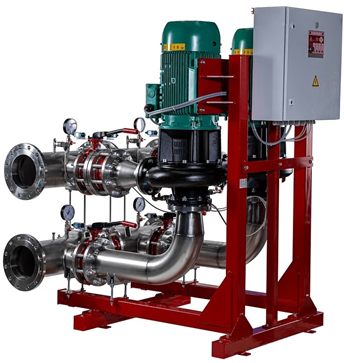

Рис.1 Установка пожаротушения WILO CO 2 BL 100/200-5.5/4/SK-FFS-MB-R

Хозяйственно бытовая канализация:

Отвод стоков от сантехнических приборов на -1 и -4 этажах осуществляется при помощи канализационных насосных установок WILO Native RLS 3 FWC (с измельчителем).

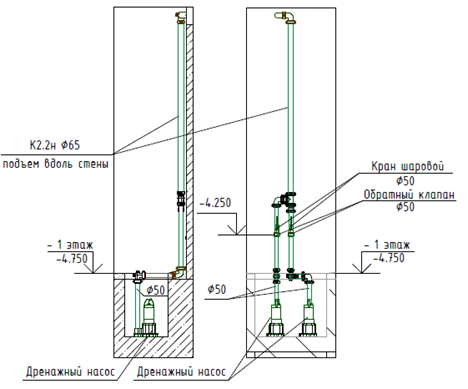

Для отвода дренажных и аварийных стоков проектом предусмотрена установка двух дренажных насосов WILO-Drain TMT (рис.2), которые устанавливаются в приямки на -1 этаже. Стоки от канализационных и дренажных насосов отводятся по напорными трубопроводам, с последующим подключением к магистрали через петлю гашения напора.

Работой насосов управляет шкаф SK-712/d. Шкаф управления имеет широкий функционал контроля и защиты насосов.

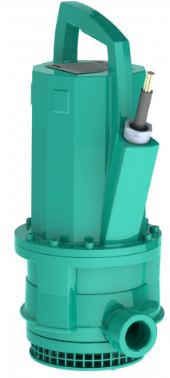

Рис.2 Дренажный насос WILO-Drain TMT

В результате проделанной работы компания Мастер Ватт поставила на объект:

• Циркуляционные насосы WILO NOC;
• Канализационные насосы и установки WILO;
• Установка повышения давления и пожаротушения WILO;
• Шкафы управления WILO SK-712/d;
• Трубопроводная система отопления РЕХАУ Pink, диаметром от 16x2,2 до 25x3,5мм;
• Трубопроводная система водоснабжения РЕХАУ Flex, диаметром от 16x2,2 до 32x4,4мм;
• Трубопроводная система SANHA NiroPress, диаметром от 15x1,0 до 76,1x2,0мм;
• Запорная, регулирующая и балансировочная арматура GIACOMINI;
• Этажные коллекторные узлы и распределительные коллекторы GIACOMINI;
• Контрольно-измерительные приборы GIACOMINI.
