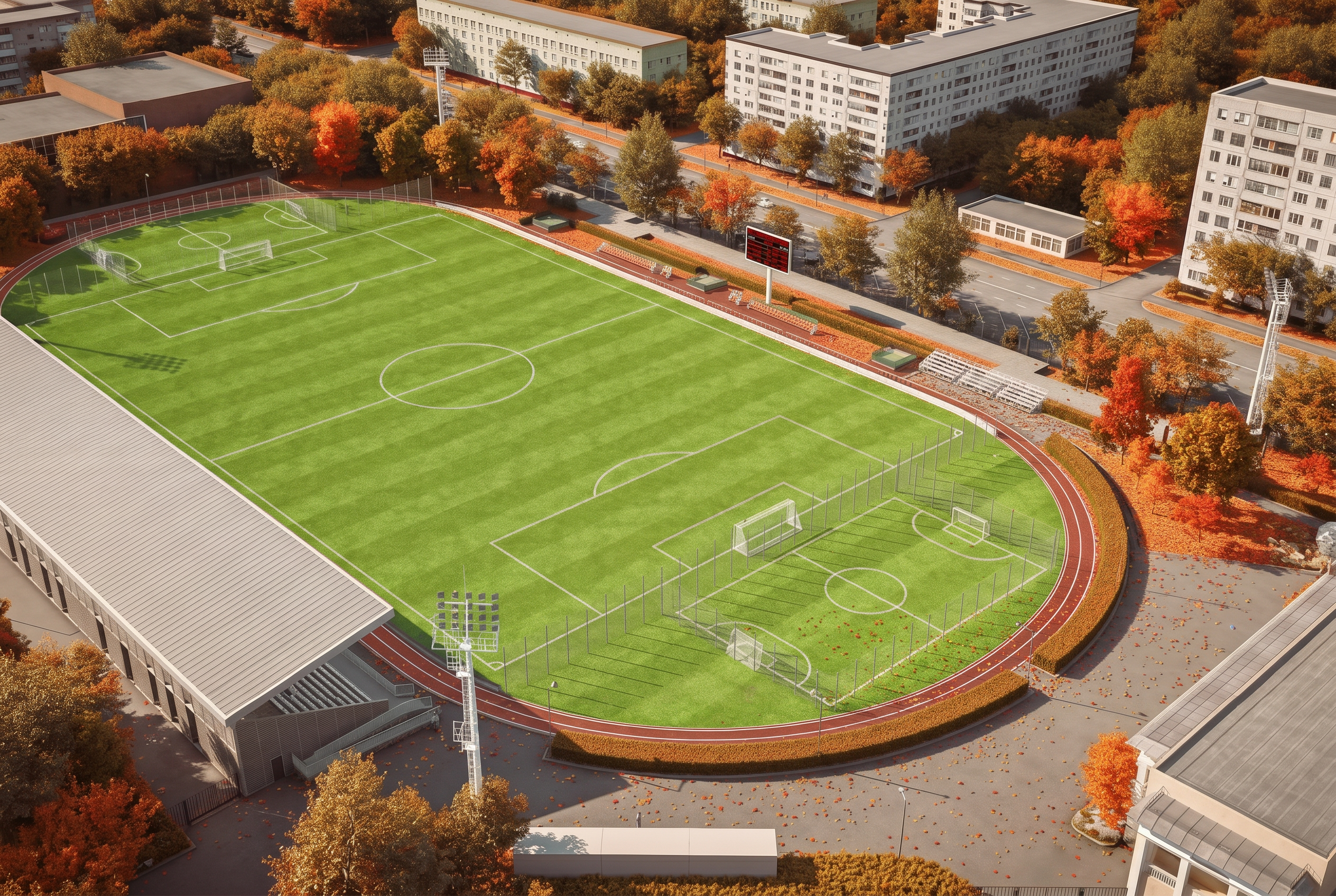

Стадион «Автомобилист».

Технологическое решение

Технологическое решение

Российский футбольный союз закрепил требования к обогреву футбольных полей в стандарте 2021 года: система должна обеспечивать эксплуатацию поля при температуре до −15 °C и силе ветра до 4 м/с.

В ходе реконструкции было обустроено новое футбольное поле с подогревом и высококачественным искусственным покрытием, которое соответствует международным требованиям и обеспечивает комфортные условия для тренировок и соревнований.

Для системы обогрева футбольного поля принята отопительная труба из поперечно-сшитого полиэтилена высокой плотности (PE-Xa) РЕХАУ THERM 20x2,0 мм.

Отопительные контуры из труб РЕХАУ THERM 20x2,0 мм укладываются на стабилизационный слой щебня разных фракций параллельными петлями по ширине поля и подсоединяются к распределительному коллектору при помощи надвижных гильз (Рис.1). Сам коллектор выполнен из ПП труб Ø160мм. При укладке труб применяется попутная схема Тихельмана, а значит все контуры, присоединяемые к коллекторам, имеют одинаковую длину и не требуют балансировки.

Одинаковая протяженность всех контуров, диаметр труб распределительного коллектора, а также подсоединение к коллектору по схеме с попутным движением теплоносителя гарантируют равномерное распределение температур по всей площади игрового поля.

Для фиксации шага укладки 250мм используются фиксирующие шины РЕХАУ (Рис.2).

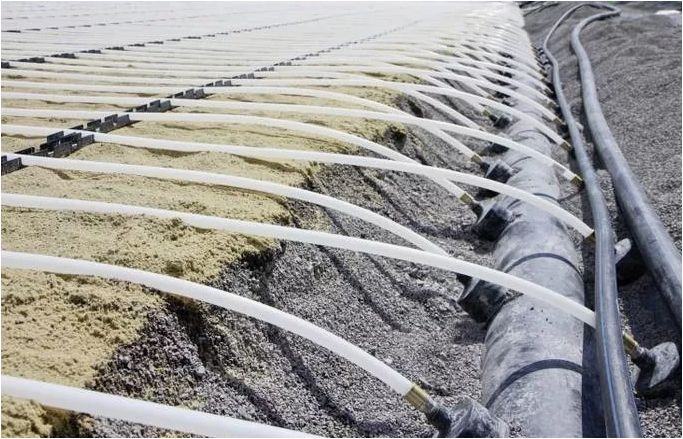

Рис.1 Подключение труб к коллектору

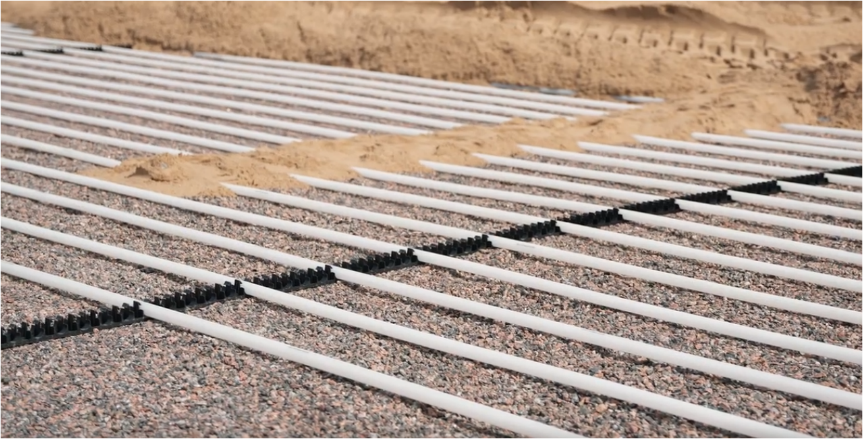

Рис.2 Фиксация шага труб с помощью шин

В качестве теплоносителя применяется водный раствор гликоля концентрацией 40-50%. Для искусственных покрытий температура подачи варьируется в пределах 25–45°C. А на поверхности покрытия поддерживается температура +2…+5 °C.

Новый теплый газон с системой подогрева поля позволит играть даже в холодные зимние месяцы, существенно снизит риск получения травмы, позволит увеличить количество проводимых мероприятий на стадионе, а также уменьшит расходы на ремонт поврежденного газона.

В результате проделанной работы ООО «Мастер Ватт» поставила на объект:

• Труба отопительная РЕХАУ THERM 20x2,0мм - 40 660 метров;

• Фиксирующая шина РЕХАУ - 1 870 метров;

• Фитинги РЕХАУ - 1 100 штук.
