Котельная №1 ОК «Солнечный городок» Банка России

Технологическое решение

Обновленная котельная, установленной мощностью 15,6 МВт, является важным элементом инфраструктуры, обеспечивающим теплом и горячей водой не только оздоровительный комплекс, но и близлежащие жилые дома одноименного микрорайона.

В котельной предусмотрены три контура - котловой контур, контур отопления/вентиляции, контур ГВС. Теплоснабжение в котельной осуществляется по независимой закрытой схеме. Теплоносителем в конуре котлов является вода с расчетной температурой 105/75°С. Отпуск тепла в систему отопления осуществляется качественным регулировании в зависимости от температуры наружного воздуха.

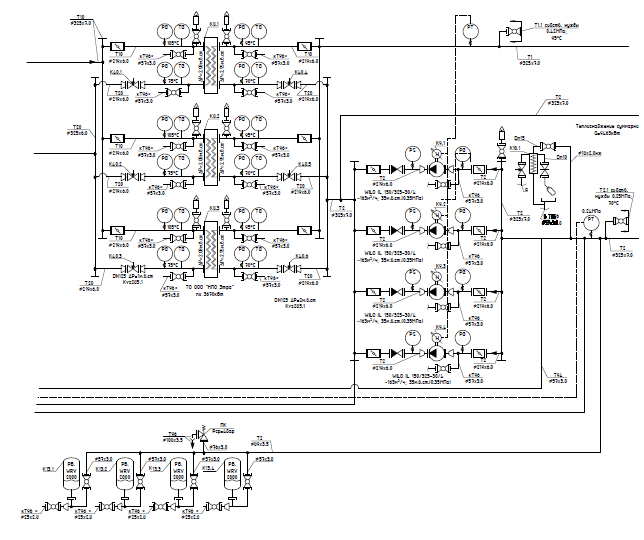

Контур отопления и вентиляции подключены к котловому контуру по независимой схеме через теплообменники (Рис.1).

Для компенсации расширения котловой воды устанавливаются три расширительных бака объемом 1000 литров Wester. Для компенсации в сетевом контуре - четыре бака объемом 2000 литров Wester. Для контура горячего водоснабжения в котельной установлен один бак объемом 200 литров.

Для поддержания температуры в котловом контуре, а также в сетевых контурах теплоснабжения и горячего водоснабжения применяются трехходовые смесительные клапаны АСТА.

На обратном трубопроводе сетевых контуров последовательно устанавливаются: шаровой кран с редуктором АСТА, магнитный шламоотделитель ФШМ и сетчатый чугунный фильтр АСТА.

Подпитка котлового и сетевого контура происходит автоматически с помощью соленойдных клапанов АСТА.

Автоматический контроль, управление и регулирование работы котлов и оборудования котельной осуществляется с помощью шкафа управления Unomatic (Россия).

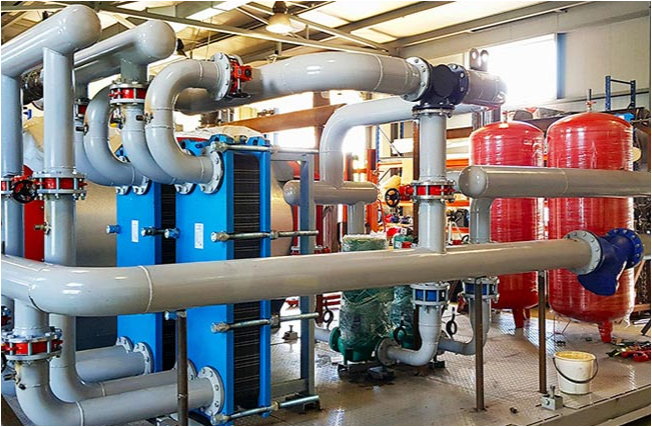

Переоборудованная котельная (Фото 1), оснастилась современной системой автоматизации и диспетчеризации, новейшими средствами обеспечения безопасной и автономной работы, новой запорной и регулирующей арматурой, что в комплексе позволяет установке эффективно и безопасно функционировать без постоянного присутствия рабочего персонала.

В результате работы ООО «Мастер Ватт» поставила на объект:

• Баки мембранные от 200 до 2000л., Wester – 8шт.;

• Запорная и регулирующая арматура, DN32-300, АСТА (Россия) – 98шт.;

• Запорная и регулирующая арматура, DN65-300, АДЛ (Россия) – 63шт;

• Запорная арматура ALSO – 6шт;

• Магнитный шламоотделитель ФШМ, DN100-300 – 3шт;

• Шкаф управления котлом и каскадом котлов Unomatic (Россия) – 4шт.
