Центр хранения данных ЦОД «СПБ-2»

Технологическое решение

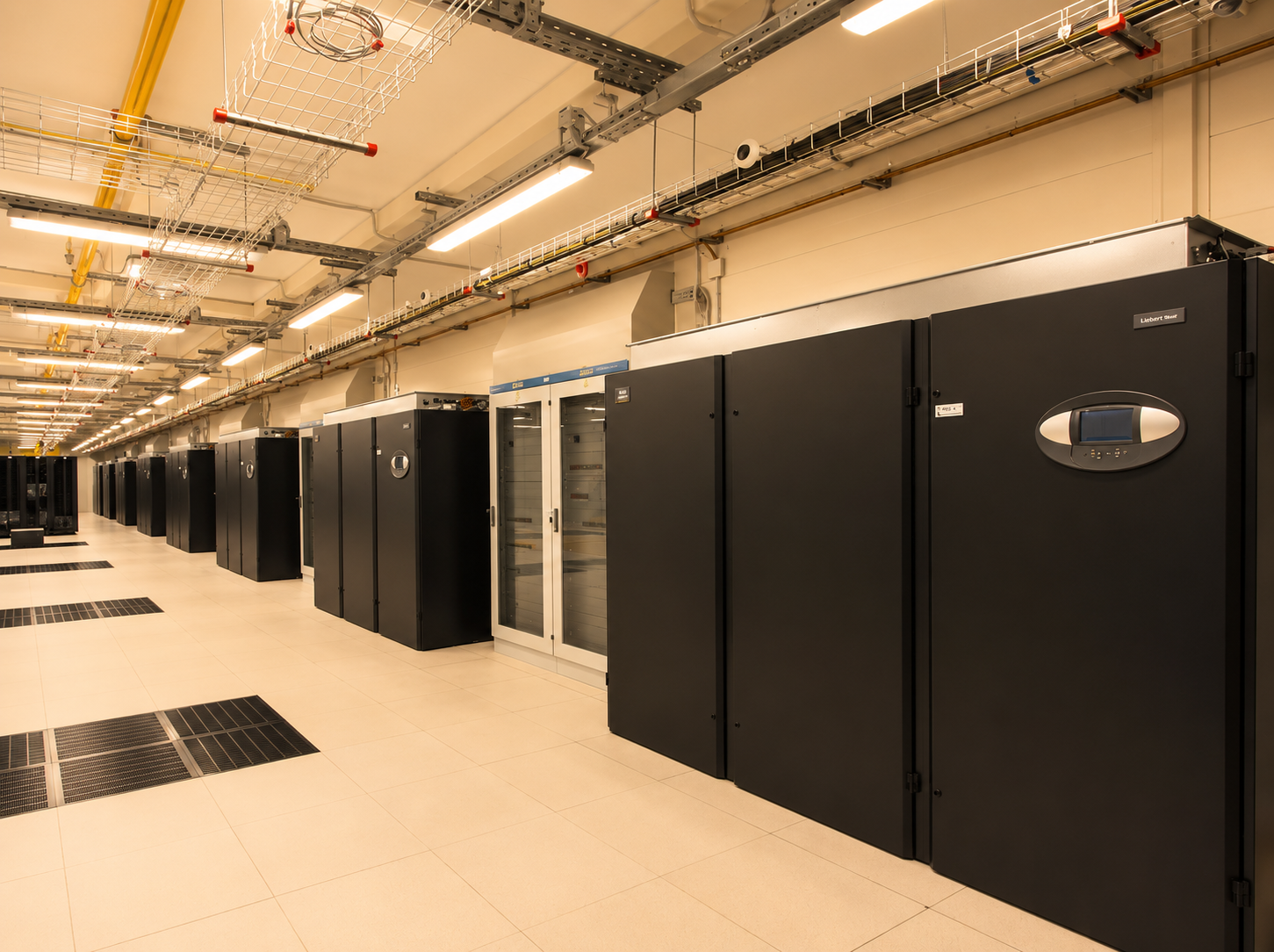

ЦОД — это место, сконструированное специально для размещения серверного и сетевого оборудования. Для него важны бесперебойное энергоснабжение, охлаждение и система пожаротушения.

Система автоматического пожаротушения

В соответствии с требованием СП12.13130.2009 все помещения оборудуются системой внутреннего противопожарного водопровода. Система противопожарного водопровода принята кольцевой.

Для поддержания давления в сети внутреннего противопожарного водопровода, проектом предусмотрена установка 2-х насосов (1 рабочий + 1 резервный).

Для системы автоматического пожаротушения и внутреннего противопожарного водопровода выбрано оборудование российского производителя противопожарных систем «Плазма-Т».

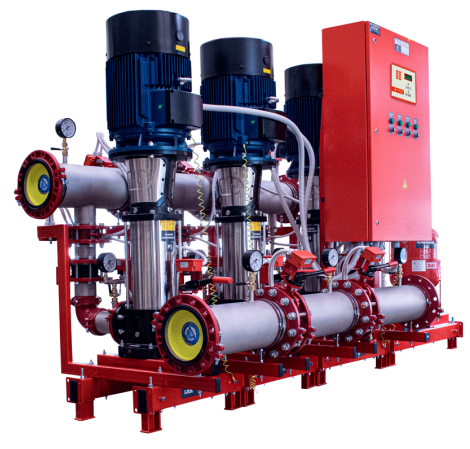

Для решения проектной задачи принята насосная установка "Спрут-НС" на базе насосов известного производителя CNP. На основании данных гидравлического расчета подобраны насосы CDM 15-3 с параметрами Q=19,9 м3/ч, Н=28,02 м.в.ст.

Насосная установка "Спрут-НС" предназначена для работы в системе противопожарного водопровода.

В состав насосной установки входит:

• насосные агрегаты (рабочий + резервный) 2xCDM15-3;
• жокей-насос CDM5-5;
• мембранный бак, 50л;
• дисковые затворы с датчиками контроля положения;
• всасывающий и напорный коллектор;
• шкаф аппаратуры коммутации;
• фундамент.

Управление и автоматизация

Для управления пожарными насосами, жокей-насоса предусмотрены приборы управления (ПУ), подключенные по интерфейсу RS-485 к центральному прибору индикации (ЦПИ). Для пуска насосов используется шкаф аппаратуры коммутации (ШАК), имеющий 3 режима работы: «Запрет пуска», «Местный пуск», «Автоматический пуск».

Данная система управления и диспетчеризации позволяет повысить надежность контроля пожарной ситуации на объекте, что обеспечивает полное соответствие требованиям ГОСТ по индикации, сигнализации и управлении системами противопожарной защиты на объекте.

Система холодоснабжения

Для ИТ-оборудования дата-центра важно поддерживать постоянный микроклимат — влажность от 30 до 70% и температуру +24°С (±2)°С. Эту задачу решает чиллерная схема холодоснабжения с этиленгликолем в качестве теплоносителя.

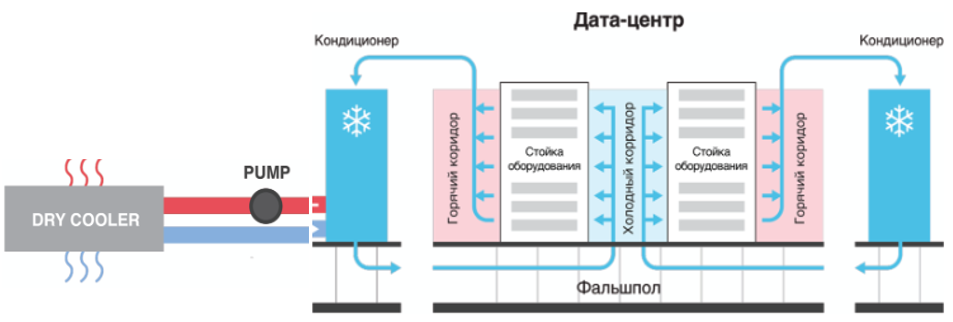

Работает системы охлаждения следующим образом: все стойки с ИТ-оборудованием в залах ЦОДа расположены по особому принципу «горячих» и «холодных» коридоров. Холодный воздух под фальшполом подается в «холодные коридоры» с вычислительным оборудованием, а нагретый воздух уходит в серверный зал (в «горячие коридоры»), откуда опять засасывается в теплообменник кондиционера, который подключен к системе жидкостного охлаждения. Охлаждающая жидкость «забирает» ненужное тепло и по трубопроводу уносит его к чиллеру, где хладагент охлаждается и снова подается в систему (Рис.2).

Для эффективной компенсации расширения теплоносителя в системе холодоснабжения ЦОД применяется автоматическая установка поддержания давления (АУПД) Flamcomat R, производства Фламко.

Система АУПД была подобрана на основании проектных данных: содержание этиленгликоля 40%, тепловая мощность 4859 кВт, объем системы 122905 л., температурный режим Т1/Т2 = 10/15°С, макс. давление в системе 2,5 бар, статическое давление 1,5 бар.

АУПД состоит из блока управления с контроллером автоматики, насосного блока с 2-мя насосами, одного основного и двух дополнительных баков, а также комплекта подключений.

Компания ООО «Мастер Ватт» приняла участие в тендере на поставку инженерного оборудования для данного ЦОД, в рамках которого поставила на объект:

• Моноблочная автоматическая насосная установка "Спрут-НС" с насосами 2xCDM15-3 – 1шт.

• Гидромодуль "Спрут-МГ" с насосом CDM5-5 – 1шт.

• Цифровая панель индикации ЦПИ-Pro – 2шт.

• Панель управления ПУ-10 – 4шт.

• Расширительный бак Flexcon RM 1000/6 бар с заменяемой мембраной – 3шт.

• Расширительный бак Flexcon RM 300/6 бар с заменяемой мембраной – 1шт.

• Насосный блок АУПД с двумя насосами Flamcomat R D20 – 1шт.

• Основной бак FG R 1000 – 1шт.

• Комплект подключения АУПД – 1шт.

• Дополнительный бак FB R 1000 – 2шт.

• Комплект подключений дополнительного бака FB R – 2шт.
