Конгресс-отель «Ареал»

В качестве источника тепла на объекте установлены три напольных стальных котла VITOPLEX 100, номинальной тепловой мощностью 2000кВт, производства компании "Viessmann" (Германия). В качестве теплоносителя принята вода с расчетными параметрами в первичном (котловом) контуре - Т11=90°С / Т21=70°С.

Управление каскадом из трех котлов и гидравлическими контурами осуществляется системой регулирования Vitotronic. Автоматика обеспечивает регулирование, контроль и защиту котельной и не требует постоянного присутствия обслуживающего персонала.

На котлы установлены газовые горелки Weishaupt.

В процессе эксплуатации, с 2011 года, в двух котлах образовалась течь. Попытка заварить котлы ни к чему не привела – течь появлялась в новых местах. Было принято решение о замене сразу всех котлов.

В связи с невозможностью поставки котлов VITOPLEX 100, Заказчик обратился с просьбой предложить аналог вышедших из строя котлов.

На основании обследования существующей котельной и анализа технической документации доступного для заказа на данный момент котельного оборудования, для замены были предложены стальные напольные котлы производства завода ООО «Виссманн Липецк» VITOMAX LCB (Рис. 1).

Рис.1 Стальной котел VITOMAX LCB с 2-х ходовой камерой сгорания

Преимущества использования данных котлов:

• VITOMAX LCB имеют технические характеристики и размеры идентичные установленным на объекте котлам VITOPLEX 100;
• Совместимость с работающей газовой горелкой Weishaupt;
• Не потребуется замена дымохода;
• Не потребуется переварка подающей и обратной магистралей гидравлического контура;
• Не потребуется замена запорной и регулирующей арматуры;
• Срок службы 25 лет.

В ходе модернизации теплового пункта произведена замена не только котлов, но и другого устаревшего оборудования на новое.

Произведена замена существующей автоматики на современные шкафы управления Unomatic. Котловой шкаф управления Unomatic поставляется с двумя датчиками котловой воды Pt1000 и аварийным термостатом STB. В шкафу реализованы различные схемы защиты.

Каскадом их трех котлов управляет шкаф Unomatic-К (Рис.2). Связь с котловыми шкафами осуществляется по встроенному протоколу связи Modbus.

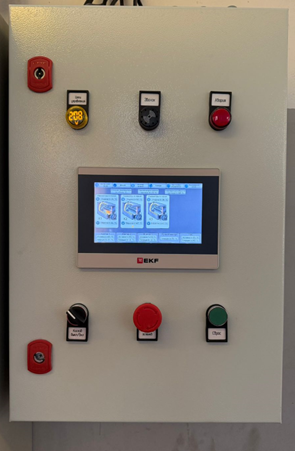

Рис.2 Шкаф для управления каскадом котлов Unomatic-К

На горелках Weishaupt произведена замена изношенных подпорных шайб. Регулярное обслуживание этих компонентов способствуют увеличению производительности и продлению срока службы горелок, минимизируя риск аварий и ненадежной работы оборудования.

На объекте так же произведена замена насосного оборудования:

Вышедший из строя котловой насос заменен на вертикальный одноступенчатый центробежный циркуляционный насос CNP серии TD125-22G/4.

Существующий скважинный насос перестал справляться с возросшим водопотреблением, поэтому был заменен на насос CNP SM(C)10-18 S. Насосы серии SM комплектуются надежными и современными маслонаполненными электродвигателями.

Так же произведена замена «старого» погружного насоса для отвода сточных вод, который не всегда справлялся с большим количеством стока. Новый насос CNP серии WQ совмещает в себе высокую эффективность и работоспособность в самых неблагоприятных условиях. Двухканальное рабочее колесо обеспечивает высокую устойчивость против засорений и стабильную работу без турбулентных завихрений.

В результате проделанной коллегами Петербургского филиала работы ООО «Мастер Ватт» поставил на объект:

• Стальные котлы VITOMAX LCB с 2-х ходовой камерой сгорания, мощностью 2000кВт, марки Hermes – 3шт.;
• Шкафы управления Unomatic – 4шт.;
• Центробежный циркуляционный насос CNP, TD125-22G/4 – 1шт.;
• Скважинный насос CNP, SM(C)10-18 S – 1шт.;
• Погружной насос для отвода сточных вод CNP, WQ 100WQ100-15-7.5 (I) – 1шт.
